01 研發背景

近年來，各地頻繁的暴雨導緻城市内澇嚴重，對城市運營和人民生活造成了嚴重影響。由于地下排水官網系統情況複雜，系統的圖紙和文件普遍缺失，缺乏科學的診斷依據，導緻城市地下排水管網出現溢流、進水、滲透、堵塞、雨污混合等問題。監管部門迫切需要找到一雙“眼睛”來探索地下排水官網的現狀，更好地爲城市規劃和污水處理服務。

城市建設是百年大計，不能隻顧眼前，跟要着眼長遠，重‘面子’更重要‘裏子’，重‘地上’更重要‘地下’，隻有築牢‘裏子’，才能撐起‘面子’。‘面子’和‘裏子’均衡發展的城市，才具有可持續的活力和永不退色的魅力。

2014年6月，國務院辦公廳發出《關于加強城市地下管線建設管理的指導意見》，要求力争用5年時間，完成城市地下老舊管網體系。《指導意見》明确要求，開展城市地下管網普查，建立和完善綜合管理信息系統，實現信息的及時轉換、共建共享、動态更新。2015年7月28日，李克強總理在常務會議上說，“目前中國正處于城鎮化快速發展時期，但我們的地下管廊建設嚴重落後，撿塊這方面的建設很有必要！”。

排水管網流量和液位在線監測設備的安全安裝，可以更好地監測和控制管道内流量和液位的變化，更有助于準确評估管網的運行狀态，從而更好地指導管網的搶修和維護，提高排水系統改造的科學決策和系統的運行管理水平。

02 産品介紹

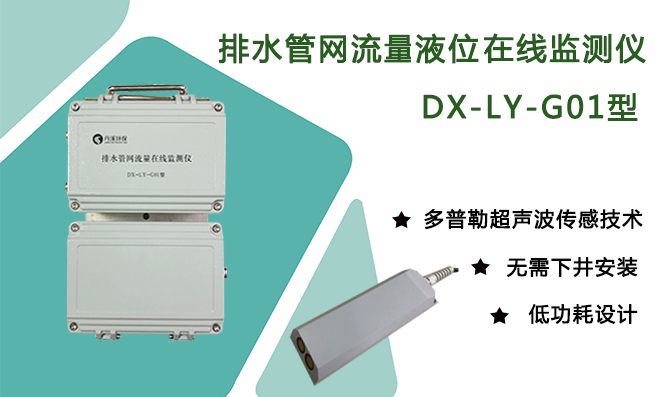

排水管網在線監測包括一個多因子 監測探頭和一個主機。探頭可同時監測排水管道中水體的流量、液位、流速等數據。主機将探頭采集的數據進行分析、處理，通過無線傳輸至監控中心并可遠程反控，運用配套管理軟件可将收集的數據彙總，并進行綜合分析，全面掌控排水管網的運行狀态及變化規律，從而科學地指導排水管網養護。

03 測量原理

采用多普勒超聲波傳感測量技術原理，産品使用三組收集原始流量信息的傳感器：一對多普勒峰值速度傳感器、一個壓力水位傳感器和一個水溫傳感器。通過主機設定的參數将監測探頭采集到的數據進行分析、核算、補償，得到管道流量、液位、流速等監測數據，通過無線網絡可将監測數據實時上傳至監控中心，管理部門可對每個監控點進行遠程反控。

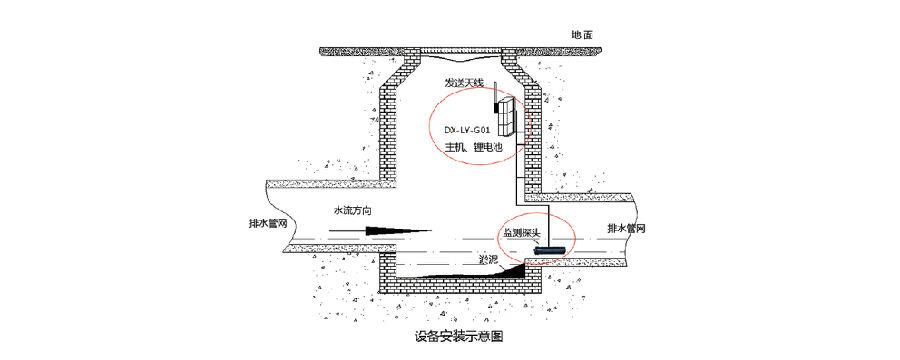

主機安裝固定在窨井中略低于井蓋的位置，監測探頭以插入方式安裝固定于排水管道中。

  04 産品特點

對排水管道内流态的要求不高，不受流體的溫度、粘度、密度等參數的影響。

自動采集存儲數據，無線上傳至控制中心；通訊信号中斷，數據不丢失，存儲于靜态存儲器，當通訊信号恢複再向上端補發數據。

現場不需要校正，穩定性好。

多普勒探頭及主機防水耐腐蝕性高。

采用锂電池供電，低功耗，可正常連續工作6個月以上。

後期的維護簡便，備件更換、故障問題處理等費用低、周期短。

05 技術性能

型号：DX-LY-G01；

測量種類：流速、流量、液位、溫度；可接入各種水質在線監測傳感器；

用途：在線式測量；

測量範圍：

流速測量方式：多普勒超聲波；流速範圍：±（0.05m/s～5.00m/s）；分辨率：1mm/s；精度：±2%

液位測量方式：壓力傳感器；液位範圍：0.00m～10.00m；分辨率：2mm ；精度：±0.5%

溫度測量範圍：0～60ºC；分辨率：0.1ºC；精度：±1℃

環境溫度：-20 ℃ ～65 ℃

供電：可充電锂電池供電，12VDC，充電一次可連續工作6個月以上

無線傳輸：支持GPRS，NBIOT

防護等級：探頭IP68，主機IP67，被水淹沒不影響數據采集

采樣周期：可設置，可根據液位高度自動切換采樣周期
